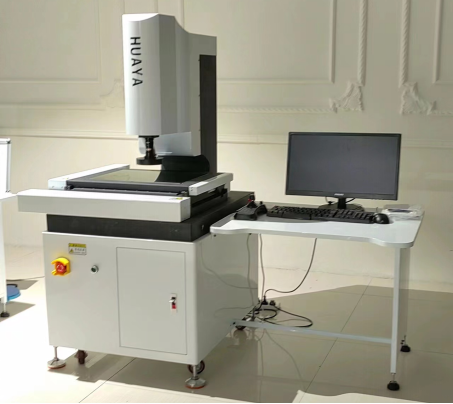

影像座標測量?jī)x

產品展示 > 光學類 > 影像座標測量?jī)x

品質 特征

u 大理石底座及立柱，保證具有極高的穩定性及剛性。

u 精密V型導軌和臺灣上銀滾珠螺桿，配高智能伺服馬達全閉環控制，高穩定性、高精度、速度快。

u 高分辨率600線彩色攝像機,保證擁有高品質的測量畫面.

u 連續變倍鏡頭,30-235倍。

u 可程控三環八區LED表面冷光源、直軸輪廓冷光源，使光源對測量要求的適性更加強大。

u 精密光學尺0.0005mm。

u 自主研發功能強大的全自動3D測量軟件，可全自動測量。

u 可選配英國Renishaw接觸式探頭。

技術 參數

儀器型號		HY-3020DCC	HY-4030DCC	HY-5040DCC
儀器參數
測 量范圍		300	400	500
		200	300	400
		200	200	200
工作臺 （mm）	鑄鐵工作臺面	460*360	560*460	710*610
	玻璃臺面	339*239	439*339	539*439
	承重	30kg	30kg	30kg
影像及測 量系統	測量速度	MAX:250mm/s
	CCD	130萬彩色攝像機
	變焦物鏡	PMS手動變倍自動對焦鏡頭0.7－4.5X
	視頻放大倍率	18X－145X
	工作距離	90mm
	分辨率	0.0005mm光柵尺
測量精度(μm)		XY軸≦(2.5+L/200)um, Z軸≦(5+L/200)um
外形尺寸		6606801080	7607801080	8609801180
儀器桌子外形尺寸（WxLxHmm)		7001200680	8001300680	100013501880
儀器重量		280KG	320kg	350KG
照明		可程控三環八區LED表面光及直軸輪廓光
電源		220V±10%(AC) 50HZ 電流大于10A
保修期		12個月
